REVIEW - Antec Neo ECO Gold Zen 700W

Neo ECO Zen Gold là dòng sản phẩm hoàn toàn mới đến từ thương hiệu Antec với phương châm hiệu suất cao đi kèm với giá cả hợp lý. Sản phẩm đạt chứng nhận 80Plus Gold sử dụng tụ chính nhật bản và được trang bị mạch VRMs/DC to DC.

Neo ECO Zen Gold có 3 mức công suất khác nhau 500W/600W/700W phù hợp với đại đa số nhu cầu của khách hàng tầm trung hay thậm chí là cao cấp
I-Hộp và phụ kiện:
Hộp của Neo ECO Zen 700G có kích thước trung bình tông màu vàng và trắng như sản phẩm Neo ECO C đã được review trước đây

Phụ kiện kèm theo Neo ECO Zen 700G khá đơn điệu so với mặt bằng chung, khi chỉ được trang bị các phụ kiện cơ bản nhất như cáp nguồn EU type, Sách HDSD và 4x ốc vặn nguồn

II-PSU
1-Bên ngoài:

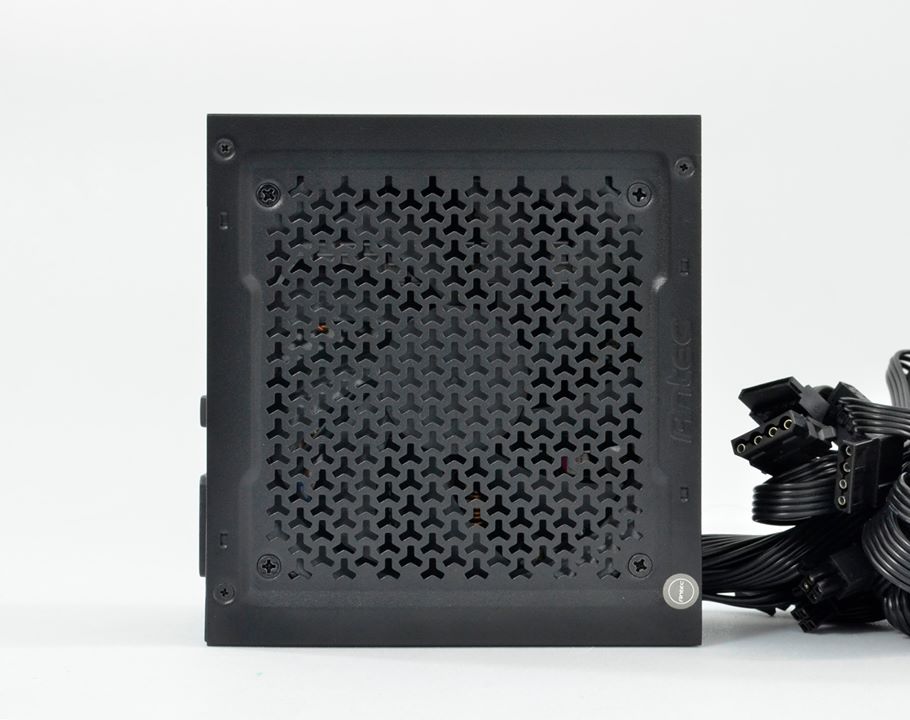

Neo ECO Zen 700G có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen. Phần chắn fan được dập cách điệu lạ mắt.

Công suất danh định 700W, Single rail 12V@58A, Active PFC fullrange , 80Plus Gold

Hệ thống cáp dạng bẹ đen mềm gồm có:
1x 24pin Mainboard (50cm)
2x 4+4pin ATX12V (60cm)
4x 6+2pin PCIex (50cm+15cm)
6x SATA (50cm+)
2x ATA (50cm+)

2-Bên trong
Neo ECO Zen 700G vẫn do Andyson OEM với platform hoàn toàn mới. Sử dụng công nghệ mạch cộng hưởng LLC nhằm đem lại hiệu suất hoạt động trên 90% đạt chuẩn 80Plus Gold.

Bảng linh kiện được sử dụng trên Neo ECO Zen 700G:

Tầng lọc nhiều đầy đủ các linh kiện đi kèm với thành phần chống sét(MOV) là điều chắc chắn phải có ở các PSU phân khúc tầm trung trở lên

Đứng ngay phía trước tụ chính là thành phần giảm dòng khởi động NTC kèm theo 1 rờ le nhằm giảm hao phí qua nhiệt rơi trên NTC khi PSU hoạt động. Neo ECO Zen 700G sử dụng tụ chính  Nichicon(JP) có thông số 470uF/420V .

Neo ECO Zen 700G sử dụng 1 cặp diode cầu GBU1006 (2x 10A) được đính trên phiến tản nhiệt chung với 2 tầng công suất PFC/PWM đảm bảo khả năng hoạt động ổn định cho dù đó là lưới điện 100VAC hay 230VAC

Tầng PFC sử dụng 1 cặp Mosfet Infineon(GER) IPA50R140CP dưới sự điều khiển của IC  Champion CM6500UNX, và tầng PWM/LLC sử dụng 1 cặp Mosfet Oriental OSG55F160HZ(CN) với sự điền khiển của IC Champion CM6901T6x, IC này cũng sẽ điều khiển hoạt động của 4 Mosfet nắn dòng đường 12V đầu ra

Khối mạch cộng hưởng LLC đứng ngay phía trước ngõ vào biến áp chính

Đường 12V được nắn bởi 4 Mosfet MagnaChip(KR) MDP1723 có công suất thiết kế lên tới (4x 120A) dư sức xử lý mức công suất danh định đường 12V vỏn vẹn có 58A.

Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRMs(DC to DC) có thiết kế tương tự nhau , với sự điều kiển của IC Anpec APW7073 lái 1 Mosfet 2 kênh Infineon(GER) BSC0932NDI

IC giám sát hoạt động của Neo ECO Zen 700G là loại Infinno IN1S429I-DCG. Đáng tiếc là không có nhiều thông tin về IC này trên mạng. Đường cấp trước được tạo ra từ IC combo Excelliance EM8564A . Toàn bộ tụ điện sử dụng trên khu vực thứ cấp đều đến từ hãng Teapo(TW) với 2 dòng sản phẩm tụ hóa(SC series) và tụ rắn (FT,CP series)

Phần mạch in của Neo ECO Zen 700G có tông màu đen được phủ 1 lớp vecni trong suốt chống oxi hóa nên nhìn chưa được sạch. Bù lại các mối hàn đều sáng bóng và chân linh kiện được cắt gọt cẩn thận

III-Thử nghiệm:
1-Thử tải:
Neo ECO Zen 700G hoàn thành tốt các mức tải với hiệu suất duy trì trên dưới 90% đạt tiêu chuẩn 80Plus Gold, Các đường điện đều dao động không đáng kể, cho dù đó có là 2 mức tải khó chịu CL12 & CL3/5. Cho thấy ưu điểm vượt trội của các PSU có trang bị mạch VRMs(DC to DC)

2-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) Neo ECO Zen 700G  hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS

3-Ripple & Noise ( Nhiễu cao tần AC)
Ripple noise của Neo ECO Zen 700G đạt được ở mức tốt. với đường 12V dao động dưới 40mV. các đường điện còn lại dao động trên dưới 20mV

10% load

20% load

50% load

80% load

100% load

4-Hold up time ( Thời gian lưu điện):
Neo ECO Zen 700G có mức hold up time 16mS vừa đủ để thỏa tiêu chuẩn ATX yêu cầu

5-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

6- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 40-45°C/37,8dBA

Neo ECO Zen 700G sử dụng quạt làm mát PY-1225M12S sleeve bearing fan. Có tốc độ tôi đa khoảng 1900RPM. PSU hoạt động êm khi tải dưới 80% load, lúc này quạt làm mát chỉ quay tầm 800RPM. Từ 80% load trở lên PSU ngay lập tức tăng tốc quạt làm mát lên hơn 1800RPM để làm mát kịp thời khối linh kiện công suất phía dưới ,và kèm theo đó là tiếng “rít” qua phần lưới chắn fan được dập lổ của nguồn

IV-Kết luận:
Neo ECO Zen 700G có phẩm chất điện áp và chất lượng linh kiện tốt. Sử dụng các công nghệ mới  nhằm đem lại mức hiệu suất cao đạt chuẩn 80Plus Gold. Về cơ bản PSU hoạt động tương đối êm ái. Chỉ khi phải vắt hết công suất của PSU  thì chúng ta mới cảm nhận được tiếng ồn của quạt làm mát.
Neo ECO Zen 700G được trang bị 2 đầu CPU 8Pin phù hợp cho các cầu hình máy tính gaming tầm trung /cao cấp hay các cấu hình Workstation 02 CPU hiện nay.
Mức đánh giá : Tốt
Ưu điểm:
-Hiệu suất lên tới 93%@230VAC (80Plus Gold)
-2 đầu CPU 8pin
-Chất lượng điện áp tốt
Khuyết điểm
- Ồn khi tải nặng (>80% load)
