REVIEW/Đánh giá - AIGO VK750 750W





AIGO nhà sản xuất case, nguồn máy tính và các thiết bị ngoại vi vừa đem tới thị trường Việt Nam dòng sản phẩm nguồn máy tính (PSU) VK750 thuộc phân khúc phổ thông VK series. Trước đây có đa dạng các mức công suất từ 350W cho tới 650W và nay sẽ có thêm phiên bản 750W
VK750 trang bị tính năng Active PFC dải hẹp và hệ thống cáp bẹ đen mềm với 2 đầu cấp nguồn CPU riêng biệt. Cùng với hiệu suất được phía nhà sản xuất cam kết đạt tối đa 85%
I-Hộp và phụ kiện:

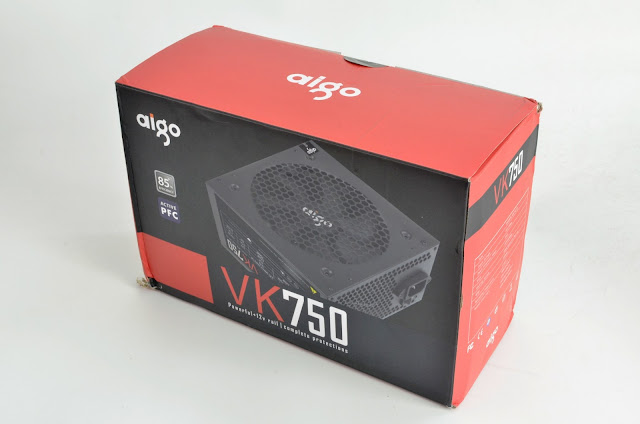

Hộp của VK750 có tông màu đỏ đen, kích thước nhỏ nhắn, thông số kỹ thuật được in chi tiết ở mặt sau của hộp



Phụ kiện kèm theo VK750 dừng ở mức cơ bản, khi chỉ kèm theo 1 dây nguồn EU type, khá đang tiếc khi không kèm theo ốc bắt nguồn

II-PSU
1-Bên ngoài:

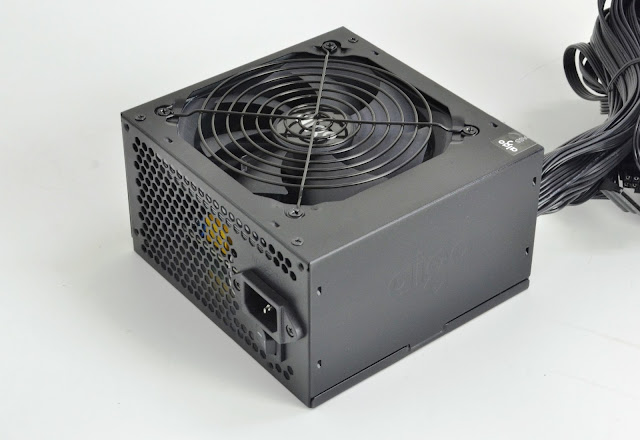

VK750 có kích thước ATX tiêu chuẩn, phần vỏ được sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm



Công suất danh định: 750W, Single rail 12V@612W, Active PFC Short range 200~240VAC

Hệ thống cáp dạng bẹ đen của VK750 gồm có:
1x 24pin Mainboard: 60cm
2x 4+4pin ATX12V: 60cm
2x 6+2pin PCIe: 55cm+15cm
4x SATA: 45cm + 15cm + 15cm
2x ATA: 45cm + 15cm +15cm

2-Bên trong:
AIGO chọn Guang Hai làm nhà sản xuất (OEM) cho sản phẩm VK750. Với Platform GH258 được sử dụng trên VK650, và thường thấy ở các dòng sản phẩm thuộc phân khúc phổ thông của nhiều hãng khác nhau trên thế giới. Ở Việt Nam thì Xpower II/III cũng sử dụng platform này .



Bảng linh kiện được sử dụng trên VK750:

VK750 chỉ được trang bị 1 tầng lọc EMI (class 1) thay vì 2 lớp như phiên bản VK650


Diode cầu GBU1506 (15A) được làm mát trực tiếp từ quạt làm mát, và tụ chính 330uF/420V đến từ hãng Ltec có mức nhiệt độ hoạt động tối đa 105°C


Do chỉ trang bị mạch Active PFC dải hẹp với cuộn cảm nâng áp trị số nhỏ, vì thế tầng PFC chỉ cần trang bị 1 Mosfet CYS CPW25N60A đóng gói đạng TO-247 là đủ cho nhu cầu của một PSU công suất thực 750W. tầng PWM sử dụng 1 cặp Mosfet khác cũng tới từ hãng CYS có mã CPF25N50A.

Cả 2 tầng công suất chính của phần khu vực sơ cấp được điều khiển bởi IC dao động Safety Chip SC3805J, có tính năng tương tự IC Champion CM6805BSX.



Ở khu vực chỉnh lưu DC ngõ ra là tổ hợp các diode xung ( schottky diode) với đường 12V trang bị 3 diode Pingwei PSM40U60CTR (40A x3)

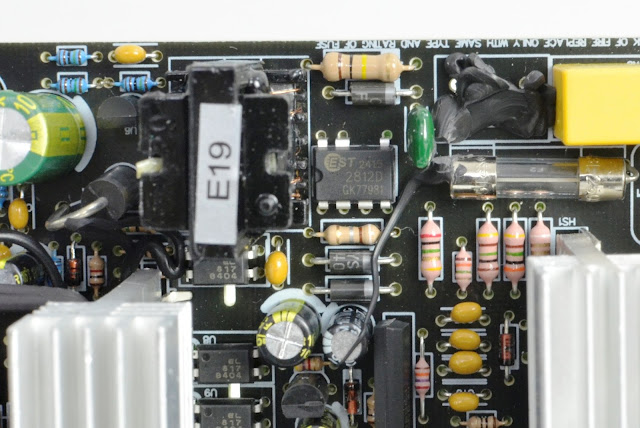

IC giám sát hoạt động của VK750 là loại Sitronix ST9S313C-DAG cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP, và nằm bên cạnh là khu vực mạch cấp trước 5Vsb sử dụng 1 IC combo EST2812D


Mạch smart fan được trang bị thêm 1 IC so sánh LM393 nhằm có thể tạo ra một biểu đồ tốc độ quạt quay phi tuyến tính, giúp PSU hoạt động êm hơn đôi chút ở mức tải nhẹ khi các thành phần công suất bên trong chưa đủ nóng

VK750 sử dụng toàn bộ ChengX cho khu vực tụ lọc nhiễu khu vực ngõ ra của các đường điện

Do sử dụng 100% linh kiện xuyên lỗ/DIP nên phân mạch in không có gì để bàn , mối hàn sáng bóng tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm
1-Load testing ( Thử tải):


Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
VK750 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Tất nhiên do không trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp nhanh chóng "văng" ra khỏi tiêu chuẩn ATX. Hiệu suất tối đa đạt 86%@230Vac đúng như những gì AIGO cam kết





2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của VK750 ở mức khá thấp khi đạt 52A

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )
Tương tự các dòng sản phẩm giá rẻ khác ở phân khúc phổ thông VK750 cũng bị mắc kẹt lại ở đường 3.3V. Còn với đường 5V với dòng cho ra tối đa trên tem công suất danh định lên tới 20A  quá khả năng của bộ nguồn chuẩn ATX2.31 khi được thử nghiệm ở chuẩn ATX3.0



-50Hz Low load:


-50Hz High load:


-10kHz Low load:


-10kHz High load:


4-Ripple & Noise ( Nhiễu AC cao tần):
VK750 có mức ripple noise dừng ở mức trung bình khi đường 12V lên mức giới hạn của chuẩn ATX là 120mV, và đường 5Vsb dao động không ổn định khi lên xuống trong khoảng 100mV








5-Hold-up time ( thời gian lưu điện):
Tín hiệu Power OK của VK750 chưa thật sự chính xác khi mất sau khi đường 12V rơi xuống dưới chuẩn ATX yêu cầu


6-Protection features (Các chế độ bảo vệ):
Do không được trang bị tính năng OCP vì thế tính năng UVP sẽ phải làm thay nhiệm vụ cắt dòng ra khi quá tải  làm sụt áp trên từng đường điện chính . Chế độ bảo vệ OPP và SCP hoạt động tốt .

7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Quạt làm mát sẽ giữ trạng thái quay trên dưới 1100rpm khi tải nhẹ và PSU chưa đủ nóng. Sau đó sẽ ngay lập tức tăng tốc khi tải được tăng cường đạt tốc độ tối đa 2200RPM. Nhiệt độ tối đa đạt trên dưới 82°C  với điểm nóng nhất nằm tại ngõ ra biến áp chính và ngõ vào các diode xung chỉnh lưu các đường điện.


VK750 sử dụng quạt làm mát GuangHai GH12025M12V, Rifle bearing có tốc độ tối đa 2200rpm


 IV-Kết luận:
AIGO VK750 có chất lượng điện áp chấp nhận được. Hiệu suất đạt 86%@230Vac như những gì phía AIGO cam kết. Hệ thống cáp bẹ đen với 2 đầu cấp nguồn CPU. Với Fan Curve tương đối cao sẽ khiến PSU hoạt động ồn  ở 100% công suất
VK750 là sự lựa chọn cho các cấu hình phổ thông  sử dụng 01 VGA có công suất <230W
Ưu điểm:
-Hiệu suất đạt 86%@230Vac
-Hệ thống cáp bẹ đen mềm với 2 đầu cấp nguồn CPU riêng biệt
Khuyết điểm:
-Cần cải thiện điện áp đường 5Vsb ( Ripple Noise)

-Xin cảm ơn AIGO đã cung cấp sản phẩm Review!
