REVIEW/Đánh giá - Corsair RM1000x ATX3.1/PCIe5.1 1000W v2024

Corsair, hãng sản xuất linh phụ kiện máy tính tới từ Mỹ vừa cho ra mắt sản phẩm nguồn máy tính(PSUs) thế hệ tiếp theo của dòng RMx. Được nâng cấp lên chuẫn ATX3.1, trang bị đầu cấp nguồn 12V-2x6/PCIe5.1. Hiệu suất đạt chuẩn Cybenetis Gold, 100% tụ điện nhật bản, và sử dụng toàn bộ cáp cấp nguồn thế hệ mới được dập mắt cáo trên vỏ dây nhằm tăng tính mềm dẻo linh hoạt hơn khi đi dây trong case. Ngoài ra RMx thế hệ này còn cho phép người dùng tự điều chỉnh tốc độ quạt làm mát theo ý muốn thông qua 1 núm xoay ở phía sau của nguồn.

I-Hộp và phụ kiện:
Hộp của RM1000x ATX3.1/PCIe5.1 có kích thước lớn tông màu đen vàng truyền thống. thông số kỹ thuật được in chi tiết ở mặt sau của hộp

Phụ kiện kèm theo RM1000x ATX3.1/PCIe5.1 gồm có: 1 cáp nguồn US type, 4 ốc bắt nguồn , 10x cable tie(dây rút) , 8x Nẹp đi dây và 1x Sách HDSD

II-PSU
1-Bên ngoài:
RM1000x ATX3.1/PCIe5.1 có chiều dài 16cm ngắn hơn khá nhiều so với các thế hệ RMx trước giúp tăng thêm không gian trong thùng máy. Trang bị quạt làm mát FDB 140mm. Corsair sử dụng họa tiết mới hình ba cạnh thay cho họa tiết tam giác

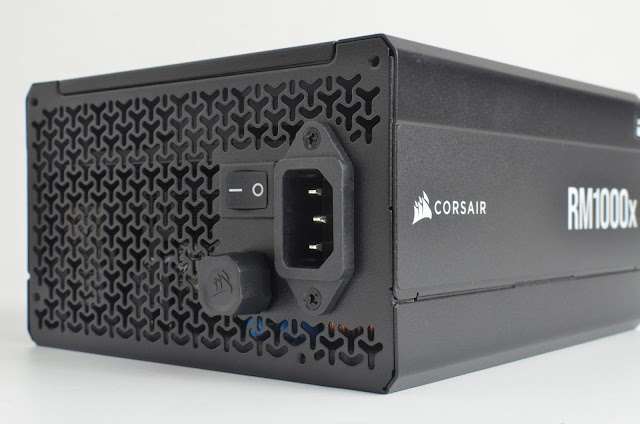

Phía sau của nguồn sẽ có 1 núm chỉnh tốc độ quạt làm mát thủ công, có khả năng chỉnh tốc độ lên tối đa khoảng 2000RPM. Và nguồn sẽ tự động ngắt tính năng ZeroRPM(semi-fanless) khi chúng ta sử dụng núm chỉnh tay này

Công suất danh định 1000W , Single rail 12V@1000W , ActivePFC full range 100~240V

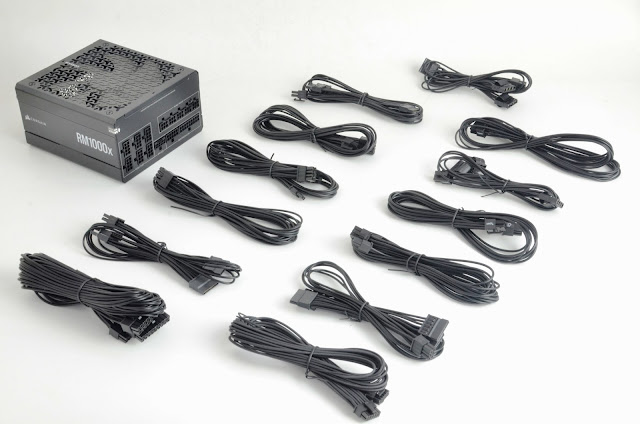

RM1000x ATX3.1/PCIe5.1 sử dụng hệ thống cáp dạng rời type 4 gồm có
1x 24pin Mainboard: 60cm
2x 4+4pin ATX12V: 75cm
4x 6+2pin PCIe: 65cm
1x 12+4pin 12V-2x6/PCIe5.1 600W: 65cm (16AWG)
12x SATA: 50cm + 10cm + 10cm + 10cm
6x ATA: 50cm + 10cm +10cm

2-Bên trong:

CWT là đối tác sản xuất quen thuộc của Corsair trong các dòng sản phẩm tầm trung và cao cấp. và RM1000x ATX3.1/PCIe5.1 cũng không ngoại lệ. Platform được chỉnh sửa theo yêu cầu tới từ Corsair với thiết kế thường được sử dụng trên các dòng nguồn có hiệu suất 90+ là APFC + Half-Bridge LLC + DC to DC

Bảng linh kiện được sử dụng trên RM1000x ATX3.1/PCIe5.1 :

Mạch lọc nhiễu EMI với đầy đủ 2 tầng lọc được đổ keo định vị che kính giúp hạn chế tiếng "coil-whine" phát sinh ra từ khu vực này, kèm theo đó là 1 tấm đồng chắn các xung điện từ phát sinh từ khối mạch công suất chính.
Do là PSU có công suất cao với dòng tiêu thụ từ lưới điện lớn vì thế Corsair sử dụng công tắc "mềm" khi sẽ làm nhiệm vụ bật tắt nguồn cho khối điều khiển PFC thay vì Công tắc "cứng"/ đóng ngắt  trực tiếp dòng điện được cấp vào PSU, điều này sẽ giúp công tắc không phải chịu tải lớn và bị cháy nhất là trong thời gian tải nặng lâu dài. Chúng ta có thể thấy được công tắc nguồn trên RM1000x ATX3.1/PCIe5.1 khá là nhỏ bé . Corsair cũng sử dụng cách thức này cho các dòng AX1500i/1600i & HX1500i.

RM1000x ATX3.1/PCIe5.1 sử dụng 1 cặp diode cầu Vishay LVB2506 (25A x2) được đính vào phiến tản nhiệt riêng biệt. Tụ chính tới từ hãng Nippon-Chem với 1 tụ 560uF/400V và 1 tụ 470uF/420V mắc song song nâng tổng điện dung lên tới 1030uF đảm bảo mức lưu điện thỏa tiêu chuẩn ATX yêu cầu

Tầng PFC sử dụng 3 Mosfets SiHF30N60E(29A) đến từ Vishay (Mỹ). IC tạo dao động cho tầng PFC có mã CM6500UNX do Champion sản xuất đi kèm theo 1 Opamp LM358 và 1 IC/Mosfet disconect SPN5003 giúp giảm hao phí ở chế độ nghỉ. Kế bên là IC tạo dao động chính On-Bright OB2365T của mạch cấp trước 5Vsb

Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng 1 cặp Mosfet của hãng Infineon (Đức) IPW60R099P6 (37,9A). IC tạo dao động cho tầng PWM/LLC cũng như điều khiển các mosfet chỉnh lưu đồng bộ đường 12V là loại Champion CU6901VACNH

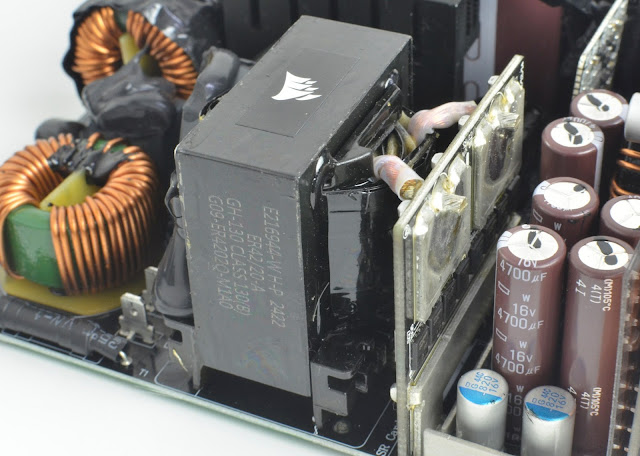

Đường 12V đầu ra được chỉnh lưu bằng 8 mosfets TPHR8504PL (150A x8) nằm trên 1 bo module được kết nối thẳng vào ngõ ra của biến áp chính

 Khối mạch VRM của đường 5V và 3.3V sử dụng IC dao động 2 kênh uP3861P lái 4 mosfet QN3107

IC giám sát hoạt động là loại INFsitronix IN1S315 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Phần ngõ ra của mạch cấp trước 5Vsb được chỉnh lưu đồng bộ bởi 1 IC Lead Trend LD8926AA1 giúp nâng cao hiệu suất hoạt động

Mạch Smart fan được điều khiển bởi vi điều khiển PIC16F1503 được NSX lập trình các tính năng cũng như điều khiển tốc độ quay bằng tính hiệu PWM chính xác hơn

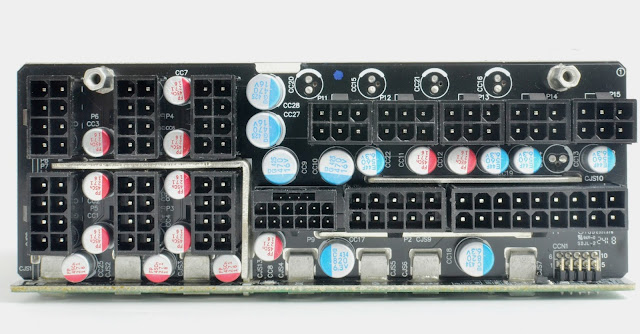

Ngõ ra của các đường điện đều sử dụng Tụ điện tới từ 2 thương hiệu Nhật Bản quen thuộc là Nichicon/FPCAP và Nippon/NPCAP.

Mạch in của RM1000x ATX3.1/PCIe5.1 tương đối sạch các mối hàn rất chỉnh chu. không có chân linh kiện thừa hay vết hàn dư nào

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

Chất lượng điện áp thu được từ RM1000x ATX3.1/PCIe5.1 là rất tốt. Điện áp dao động nhỏ nằm gọn trong chuẩn ATX3.1 yêu cầu. Do trang bị DC to DC nên không có điều bất thường dù chỉ là nhỏ nhất ở các mức tải không đồng đều (CL). Hiệu suất tối đa đạt được 93,53@230Vac với chuẩn Cybenetics Gold

RM1000x ATX3.1/PCIe5.1 cũng là số ít bộ nguồn của Corsair chính thức loại bỏ đường -12V khi phía Intel không yêu cầu PSU chuẩn ATX3.0 trở đi cần phải trang bị. vì thế chúng ta sẽ ko thấy số liệu thu được của đường điện này

2-Inrush current testing ( Dòng khởi động):

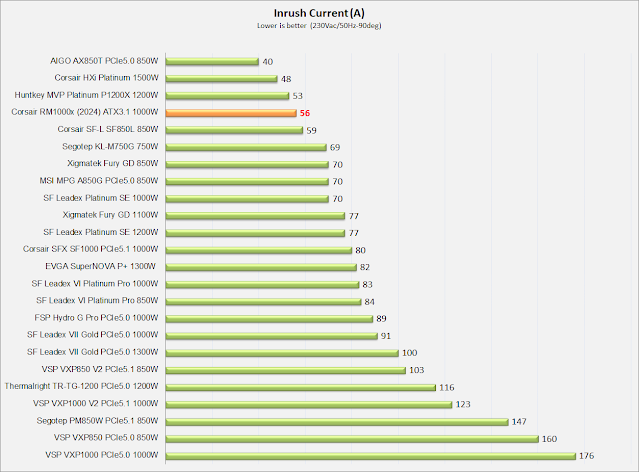

Dòng khởi động của RM1000x ATX3.1/PCIe5.1 khá nhỏ khi đạt khoảng 56A

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0/3.1 )

Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. RM1000x ATX3.1/PCIe5.1 có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

-50Hz Low load:

-50Hz High load:

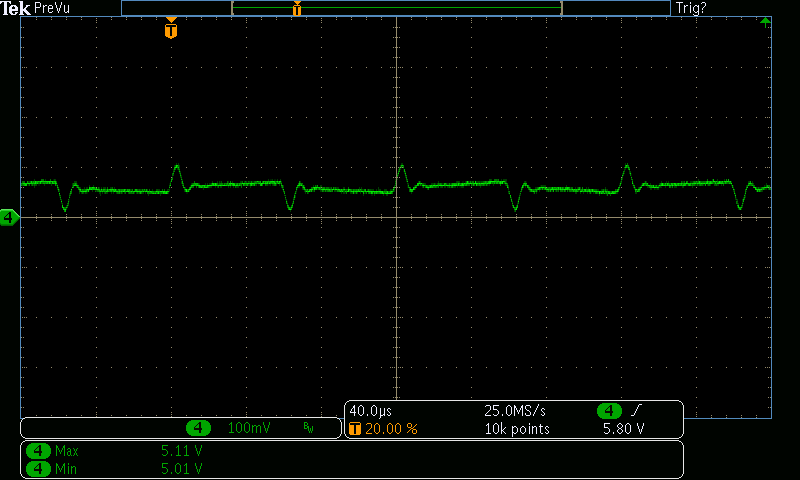

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

RM1000x ATX3.1/PCIe5.1 có mức nhiễu rất tốt khi tối đa chỉ khoảng 17mV . Tương tự các dòng sản phẩm cao cấp thế hệ mới đã từng được review. Hệ thống cáp Type 4 của RM1000x ATX3.1/PCIe5.1 cũng không cần đính tụ. giúp việc đi dây trở nên dễ dàng hơn

5-Hold-up time ( thời gian lưu điện):

Với dàn tụ chính trị số cao thì không có gì ngạc nhiên khi RM1000x ATX3.1/PCIe5.1 có mức hold-up time dài "miên man" tới hơn 20mS dễ dàng thỏa yêu cầu của chuẩn ATX3.1

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên RM1000x ATX3.1/PCIe5.1 hoạt động tốt và nhạy.với điểm cắt dòng hợp lí. Không có gì để phàn nàn về các bước thử này

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000 để đo dòng rò

8-Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Khi ở chế độ mặc định (default) chức năng semifanless sẽ được kích hoạt và RM1000x ATX3.1/PCIe5.1 sẽ hoàn toàn không dùng quạt làm mát khi hoạt động dưới 500W và tôc độ quay tối đa sẽ chỉ khoảng 1000RPM đem lại sự yên tĩnh nhất có thể. Điều này sẽ khiến PSU hoạt động nóng hơn ở khu vực cuộn thứ cấp của biến áp chính và ngõ vào của các Mosfets chỉnh lưu đồng bộ.
Tất nhiên với 1 PSU có khả năng thay đổi được tốc độ quạt làm mát theo ý muốn của người sử dụng thì vấn đề còn lại phụ thuộc vào việc chúng ta muốn êm nhất hay mát nhất mà thôi

RM1000x ATX3.1/PCIe5.1 sử dụng quạt làm mát được Corsair đặt làm riêng có mã NR140HP Fluid Dynamic Bearing(FDB). 12V 0.33A, có tốc độ tối đa khoảng 2000RPM

 IV-Kết luận:
Corsair RM1000x ATX3.1/PCIe5.1 có phẩm chất điện áp và chất lượng linh kiện tốt, Núm chỉnh tốc độ quạt giúp người dùng kiểm soát hoạt động quạt làm mát của PSU trong các môi trường chuyên biệt khác nhau. Hiệu suất cao đạt 93,53%@230Vac đạt chuẩn Cybenetics Gold. Là bộ nguồn ATX3.1 được trang bị đầu nguồn 12V-2x6/PCIe5.1 tương thích tốt với các thế hệ card đồ họa mới từ NVIDIA
RM1000x ATX3.1/PCIe5.1 là sự lựa chọn hấp dẫn cho các cấu hình máy tính cao cấp sử dụng card đồ họa thế hệ mới RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt (Tụ điện Nhật Bản)
-Chất lượng điện áp tốt (đạt 200% power excursion)
-Hiệu suất cao 93,53%@230Vac ( Cybenetics Gold)
-Semi fanless với quạt FDB tuổi thọ cao
-Trang bị đầu nguồn 12V-2x6/PCIe5.1
Khuyết điểm:
--Chắc chỉ có thể là giá bán.
