REVIEW/Đánh giá - 1ST PLAYER DK Premium Bronze 7.0 700W

Thương hiệu 1ST PLAYER vừa giới thiệu tới thị trường Việt Nam dòng sản phẩm tầm trung mới DK Premium Bronze có sự nâng cấp về cấu trúc mạch so với dòng sản phẩm tiền nhiệm DK Bronze đã từng đánh giá và thử nghiệm tại f14lab hơn 7 năm trước
DK Premium Bronze có 4 mức công suất DK5.0 (500W), DK6.0(600W), DK7.0(700W) và DK8.0(800) trang bị mạch Active PFC fullrange(100~240Vac), Hiệu suất đạt chuẩn 80Plus Bronze và sử dụng tụ chính tới từ thương hiệu Nhật Bản

I-Hộp và phụ kiện
Hộp của DK Premium 7.0 có tông màu đen trắng , Không có quá nhiều thông tin kỹ thuật được in ngoài vỏ hộp. Các tính năng chính như: Tụ chính nhật, Active PFC full range, Hiệu suất 87% (80Plus Bronze) và bảo hành 5 năm được in ở mặt trên của hộp

Phụ kiện kèm theo DK Premium 7.0 gồm có: 1x cáp nguồn EU type, 4x ốc bắt nguồn, 4x dây rút(Zip tie) và 1x sách HDSD

II-PSU
1-Bên ngoài:
DK Premium 7.0 có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Tem cách điệu ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm màu xám dễ dàng phân biệt với dòng tiền nhiệm DK series

Công suất danh định: 700W, Single rail 12V@696W, Active PFC Fullrange, 80Plus Bronze

Hệ thống cáp dạng bẹ đen mềm gồm có:
 -1x 24pin Mainboard: 60cm
 -2x 4+4pin ATX12V: 60cm + 15cm
 -4x 6+2pin PCIe: 55cm + 15cm

 -6x SATA: 45cm + 15cm + 15cm
 -3x ATA: 45cm + 15cm + 15cm

2-Bên trong:

1ST PLAYER là thương hiệu của Helly hãng sản xuất nguồn máy tính có thâm niên tương đối lâu trên thị trường. Platform sử dụng trên DK Premium 7.0 có thiết kế hơi "hiếm gặp" do sử dụng 2 mạch Mag Amp để tạo ra 2 đường điện 5V và 3.3V độc lập từ đường 12V. Cách làm này giúp các đường điện ổn định khi tải không đồng đều giữa các đường điện tương tự mạch DC to DC ( VRMs). Dòng nguồn gần đây nhất có sử dụng thiết kế mạch này có thể kể tới như Seasonic S12III

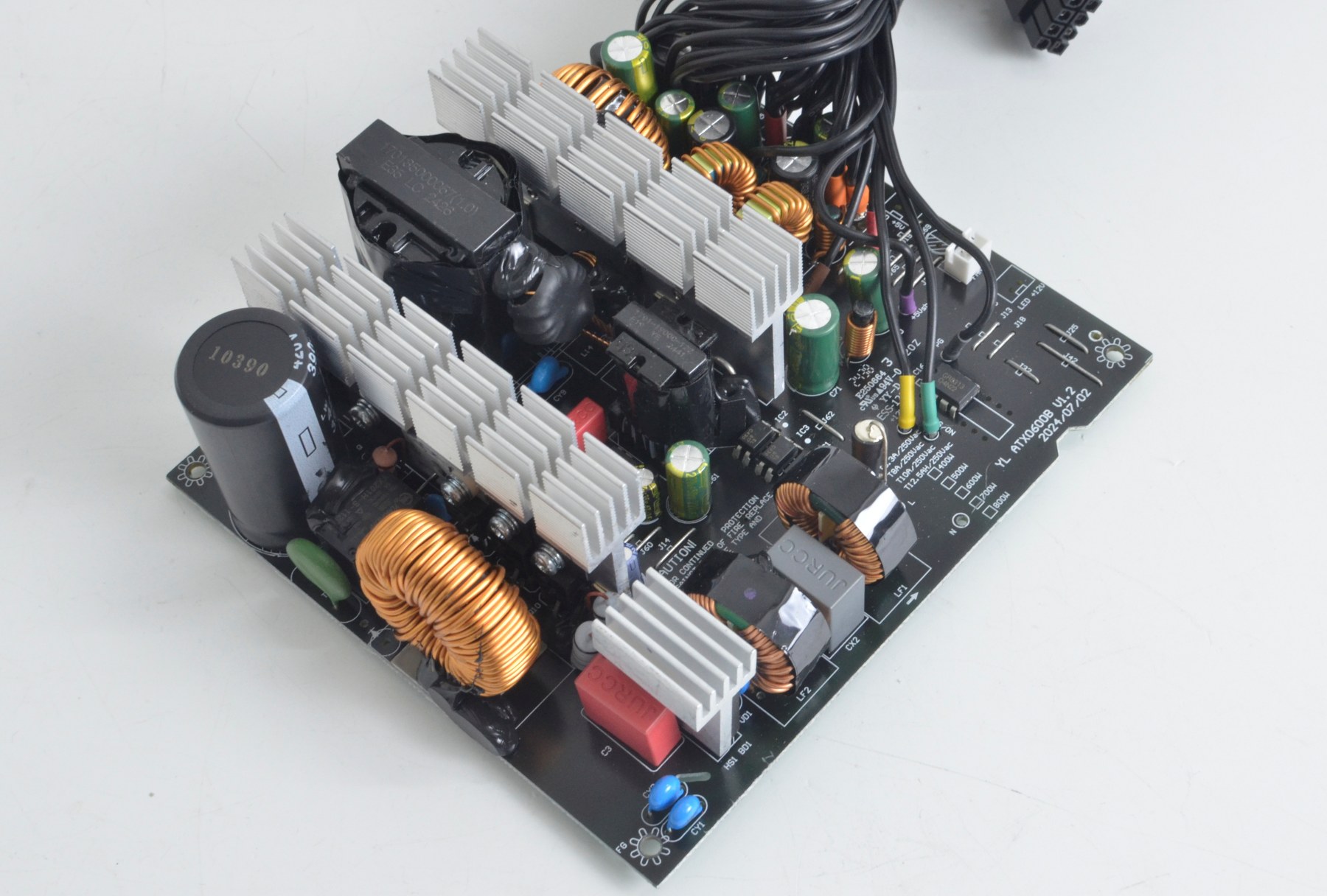

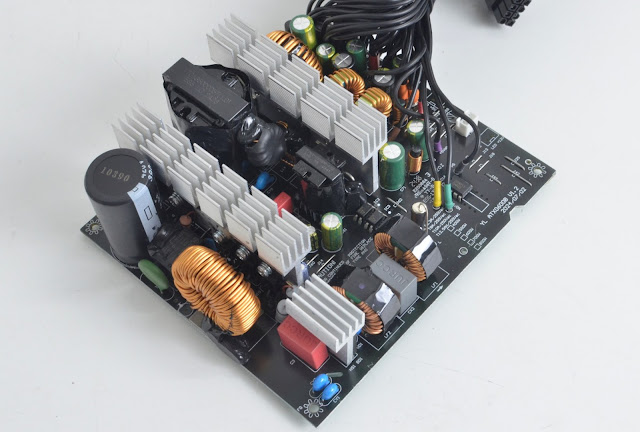

Bảng linh kiện được sử dụng trên DK Premium 7.0

Với mức công suất trên dưới 700W thì việc trang bị mạch EMI đầy đủ với 2 tầng lọc là sự đầu tư tốt để giảm thiểu xung nhiễu EMI thoát ra lưới điện bên ngoài, cũng như giảm thiểu xung nhiễu từ lưới điện dân dụng ( nếu có) tác động vào các thành phần "nhạy cảm" phía sau.

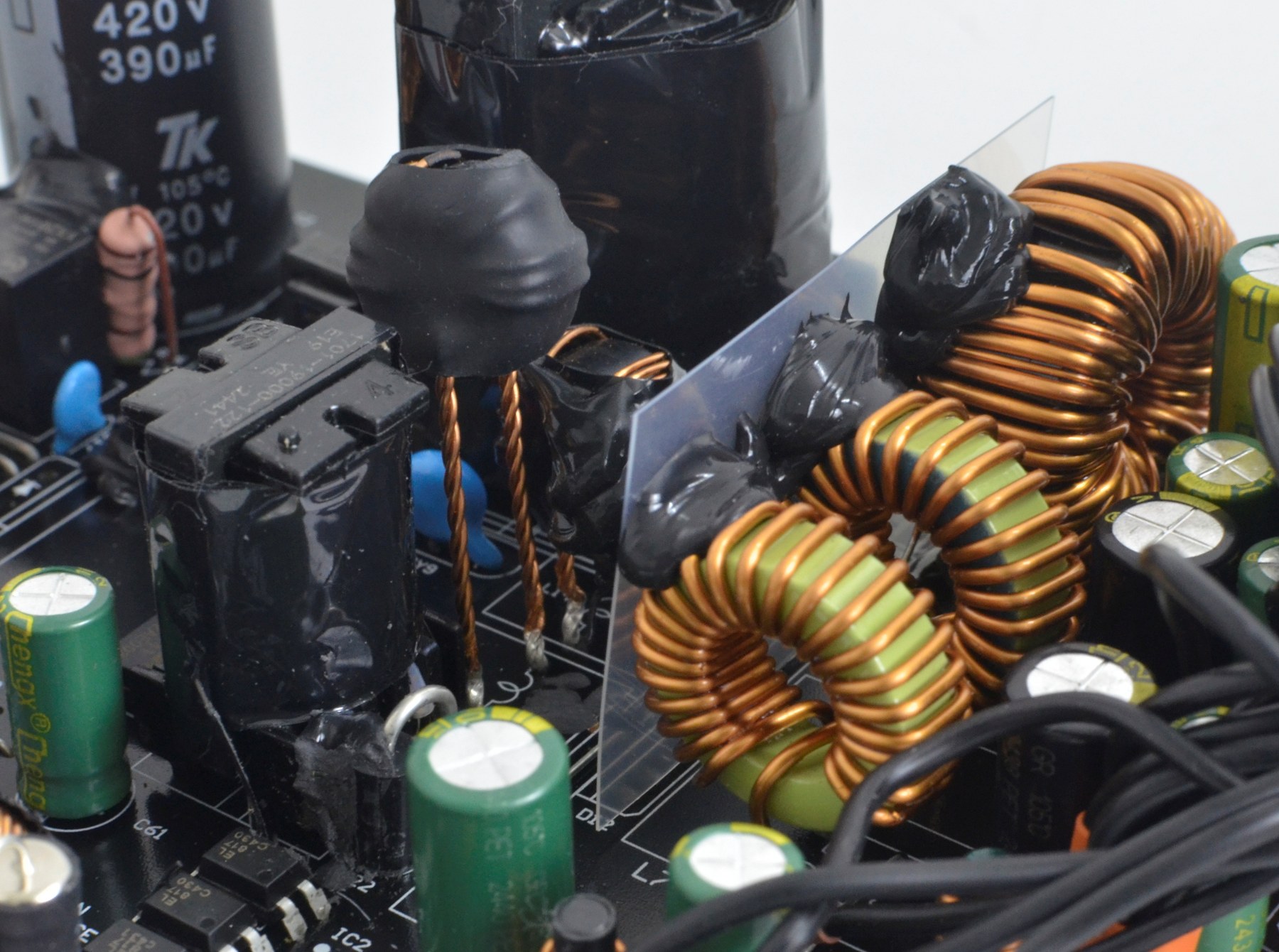

Diode cầu GBU1508(15A) được trang bị phiến tản nhiệt riêng biệt và làm mát trực tiếp từ quạt đem lại khả năng hoạt động ổn định ngay cả khi lưới điện đầu vào thấp. Kế đến là tụ chính 390uF/420VDC đến từ thương hiệu Toshin Kogyo(JP) có mức nhiệt độ hoạt động tối đa là 105°C

Thành phần giảm dòng khởi động gổm NTC có trị số lên tới 10ohm kèm theo một rờ le nối tắt/bypass giúp giảm dòng khởi động của PSU xuống thấp nhất có thể

Tầng PFC trang bị một cặp Mosfet Fuxin FXN25N50F(25A x2) kèm theo boost diode BYC15-600P(15A), và tầng PWM sử dụng cặp Mosfet SI-trend SI20N50F(20A). Cả 2 tầng chịu sự điều khiển từ IC tạo dao động Champion CM6800UX

Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên DK Premium 7.0 là tổ hợp 3 Mosfet Oriental Semi SFS06R03P(3x 160A) đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các Diode xung(Schottky diodes) truyền thống

Khu vực đường 5V và 3.3V sử dụng 2 mạch hạ áp Mag Amp với mỗi mạch sử dụng 1 diode xung 30A (MBR3045CT và MBR30H60CT) để chỉnh lưu

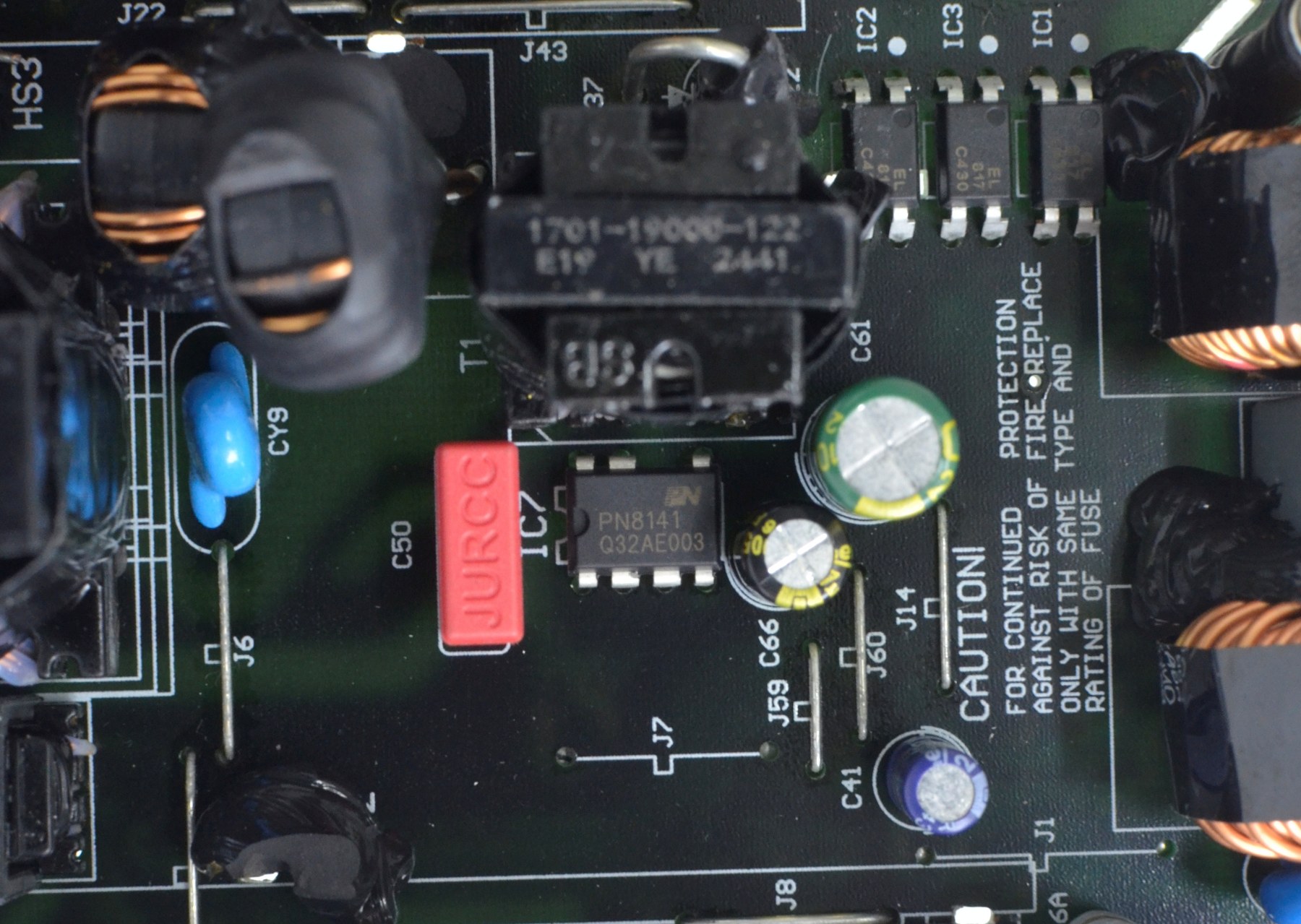

IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản SCP, OVP, UVP. Đường cấp trước 5Vsb được tạo ra từ IC combo Chipown PN8141, các tụ hóa lọc DC ngõ ra đều đến từ hãng ChengX với mức nhiệt độ hoạt động tối đa là 105°C

Phần mạch in của DK Premium 7.0 tương đối sạch. Chân linh kiện được cắt tỉa gọn gàng

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

DK Premium 7.0 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị mạch Mag Amp vì thế ở 2 mức tải không đồng đều. Điện áp các đường điện chính vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt 88.78%@230Vac với tiêu chuẩn 80Plus Bronze

2-Inrush current testing ( Dòng khởi động):

Với việc sử dụng NTC tới 10ohm để hạn dòng nạp ban đầu nên dòng khởi động của DK Premium 7.0 rất thấp.

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

DK Premium 7.0 có điện áp dao động trên các đường điện ở mức khá. Hơi đáng tiếc là đường 3.3V rơi ra ngoài tiêu chuẩn ATX dù không đáng kể ( ~0.08V)

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

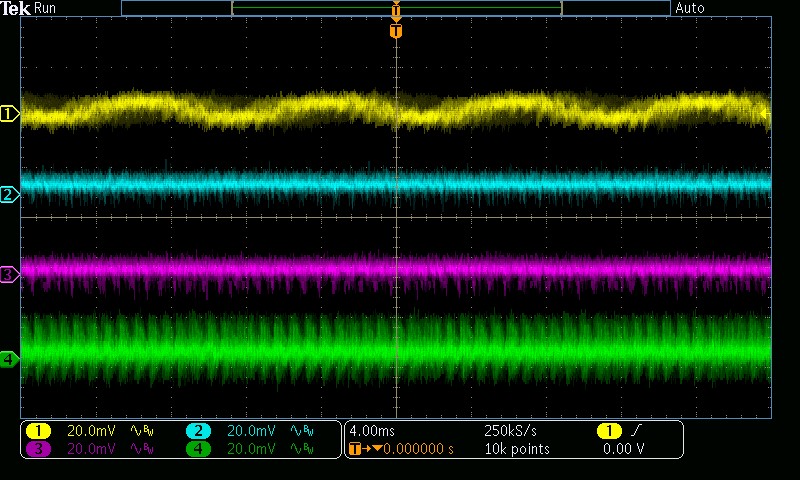

4-Ripple & Noise ( Nhiễu AC cao tần):

Khá đáng tiếc cho DK Premium 7.0 khi đường 5Vsb vọt khỏi chuẩn ATX một chút tại bước tải 100% load. Các đường điện còn lại đều nằm trong tiêu chuẩn yêu cầu

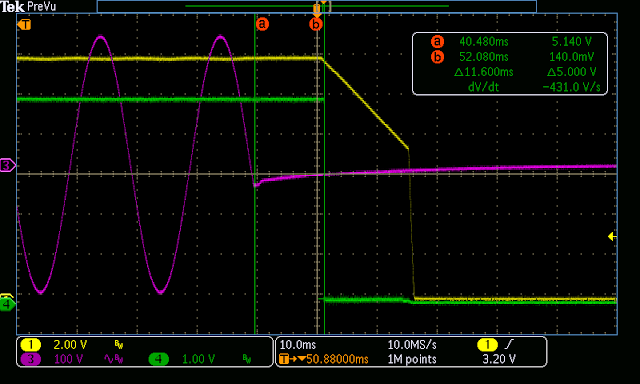

5-Hold-up time ( thời gian lưu điện)

DK Premium 7.0 có mức lưu điện khá thấp so với tiêu chuẩn ATX3.0 đổ về trước yêu cầu. có thể cải thiện bằng việc nâng cấp điện dung tụ chính

6-Protection features (Các chế độ bảo vệ):

Qua quá trình thử tải chúng ta có thể thấy điểm hạn chế của mạch Mag Amp so với mạch DC to DC là không có chế độ bảo vệ OCP riêng biệt. mạch Mag Amp sẽ hoạt động dưới sự bảo vệ của IC giám sát tương tự PSU có thiết kế kiểu truyền thống

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Tốc độ quay của quạt làm mát trên DK Premium 7.0 hơi khác biệt với đại đa số các bộ nguồn tầm trung khi quạt  thật sự tăng tốc khi PSU đạt tới gần 100% tải. điều này khiến PSU hoạt động êm ái khi phần lớn thời gian sử dụng quạt chỉ quay lờ đờ khoảng 1000RPM. Bù lại nhiệt độ hoạt động của nguồn sẽ cao hơn đạt 85oC tại khu vực ngỏ ra của biến áp chính

Quạt làm mát DF1202512SEHN 12V 120mm, Rifle Bearing, tốc độ tối đa ~ 2000RPM

IV-Kết luận:

1ST PLAYER DK Premium Bronze 7.0 700W có chất lượng điện áp khá. Hiệu suất đạt 85%@230Vac với chuẩn 80Plus Bronze. So sánh với thế hệ DK trước đây. DK Premium Bronze có cải thiện về chất lượng điện áp cũng như hiệu suất hoạt động khi sử dụng chỉnh lưu chủ động cho đường 12V thay vì thụ động dùng tổ hợp các diode xung, và nhất là được trang bị mạch Dual Mag Amp giúp sử dụng điện năng tối ưu hơn. PSU hoạt động êm ái, bù lại cũng sẽ nóng hơn đôi chút

DK Premium Bronze 7.0 700W là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <230W

Ưu điểm:
-Chất lượng linh kiện khá( tụ chính Nhật Bản)

-Active PFC full range 100-240Vac

-Hiệu suất đạt 88,94%@230Vac (80Plus Bronze)

-Hoạt động êm với quạt Rifle Bearing

Khuyết điểm:

-Hoạt động nóng khi tải nặng

-Xin cảm ơn 1ST PLAYER đã cung cấp sản phẩm review!
